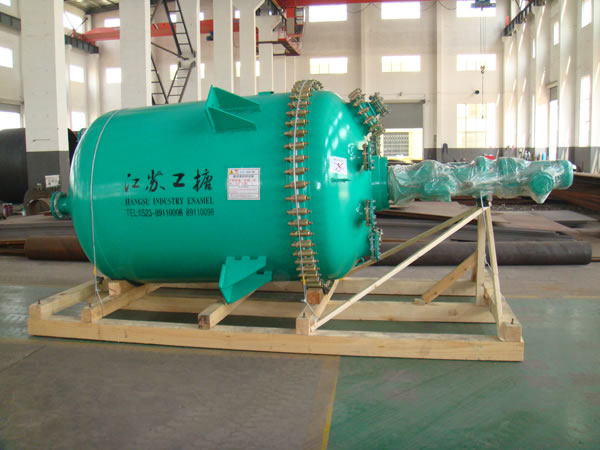

グラスライニング反応機（オープンタイプ）

お問合せ

グラスライニングはスティール反応機の裏面に高濃度の珪素を吹付けます。高温で焼き付けられてから、粉末状にしたガラスを金属の表面に吹付けた複合材質です。グラスライニング反応機オープン式縦型は分離された蓋やタンク、固定用クランプを備えます。

我が社のグラスライニング装置は使用やメンテナンスに便宜です。ガラスの安定性や金属の丈夫さを結びつけます。優れた化学設備として、グラスライニング反応器オープン型がスムーズな表面、インパクト抵抗、絶熱性、耐摩耗、耐食性が特徴です。

加水分解、中和、結晶化、混合、乳化の最良品として、グラスライニング反応機は化学、石油、製薬、殺虫剤、食品、染料などの業界で幅広く使用されます。

我が社のグラスライニング反応機はお客様のご要望にお応えして、様々な規格を生産し、非規格製品のカスタムを行うことができます。

パラメーター

設計圧力	本体	パッキンシール	0.2MPa
		メカニカルシール	0.4MPa/1.0MPa
	外套	0.6MPa/0.8Mpa/1.0MPa
設計温度	本体	-19℃~+200℃
	外套	-19℃~+200℃
攪拌機スピード	アンカー型、フレーム型	63r/min
	オール型	110r/min~130r/min
	インペラ型	110r/min~130r/min

アクセサリー

• 减速器
• 搪玻璃放料阀排出弁
• 机械密封メカシール

• 搪玻璃搅拌器

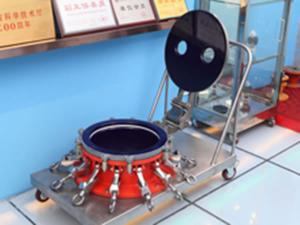

• 人孔マンホール
• 搪玻璃包边管口

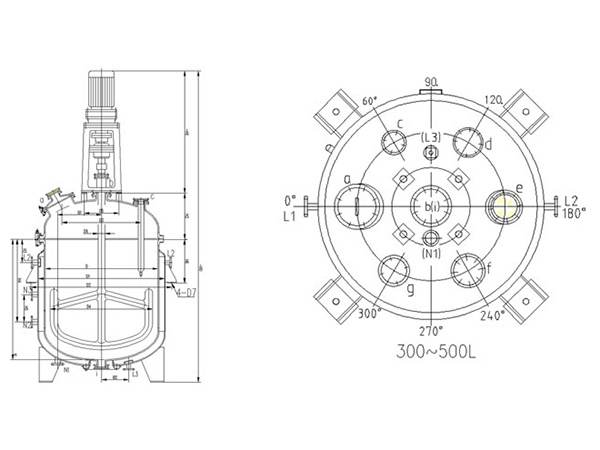

寸法図

•
•

グラスライニング反応機の仕様(mm)

容積	300	500	1000	1500	2000	3000	5000		6300	8000	10000
型式
D	800	900	1200	1300	1300	1600	1600	1750	1750	2000	2000
D1	900	1000	1300	1450	1450	1750	1750	1900	1900	2200	2200
D2	1032	1148	1488	1639	1675	2044	2044	2218	2218	2500	2533
D3	560	630	840	910	910	1120	1120	1225	1225	1400	1400
D4	720	810	1080	1180	1180	1440	1440	1580	1580	1800	1800
D5	350	350	400	400	400	450	450	450	450	510	510
D6	65	65	80	80	80	95	95	95	95	110	110
D7	23	23	30	30	30	30	30	30	30	36	36
H	800	1000	1200	1400	1745	1739	2700	2317	3025	3120	3460
H0	2530	2759	3222	3440	3785	4073	5115	4792	5850	5450	6270
H1	1050	1050	1240	1240	1240	1454	1535	1535	1535	1650	1700
H2	380	409	482	500	500	580	580	640	640	720	710
H3	260	270	300	330	330	330	330	330	330	420	355
H4	/	/	/	960	1335	1242	2000	1490	1700	2000	2650
H5	/	/	/	/	/	/	700	420	700	900	880
H6	390	420	500	600	600	700	700	700	815	850	850
B1	/	/	/	507	507	614	614	550	550	550	540
B2	250	270	350	350	370	370	370	370	370	400	450
Power (kW)	1.5	3	4	4	4	5.5	7.5	7.5	11	11	11

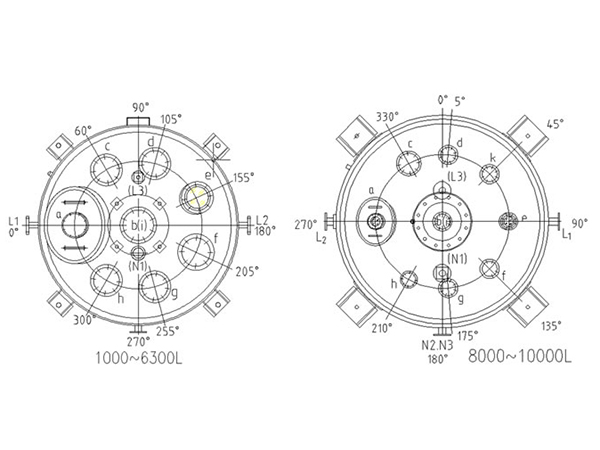

ノズルサイズ (mm)

容積	300	500	1000	1500	2000	3000	5000		6300	8000	10000
型式
a	125	150	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400	300×400
b	100	100	125	125	125	150	150	150	150	200	200
c	65	65	100	100	100	100	100	125	125	200	200
d	80	80	100	100	100	100	100	125	125	150	150
e	65	100	100	125	125	125	125	125	125	125	125
f	65	125	125	125	125	125	125	150	150	125	125
g	65	100	100	100	100	100	100	125	125	150	150
h	/	/	100	200	125	125	125	150	150	125	125
K	/	/	/	/	/	/	/	/	/	150	150
i	80	80	100	100	100	125	125	125	125	125	150
L1-L3	25	32	32	40	40	50	50	65	65	65	65
N1, N2	/	/	/	50	50	50	65	65	65	65	65
N3	/	/	/	/	/	/	65	65	65	65	65

• グラスライニング反応機
  • グラスライニング反応機（オープンタイプ）
  • グラスライニング反応機（クローズタイプ）

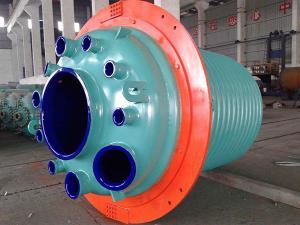

  • ハーフパイプコイルジャケットのグラスライン装置

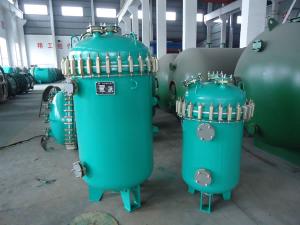

• グラスライニング製貯槽
