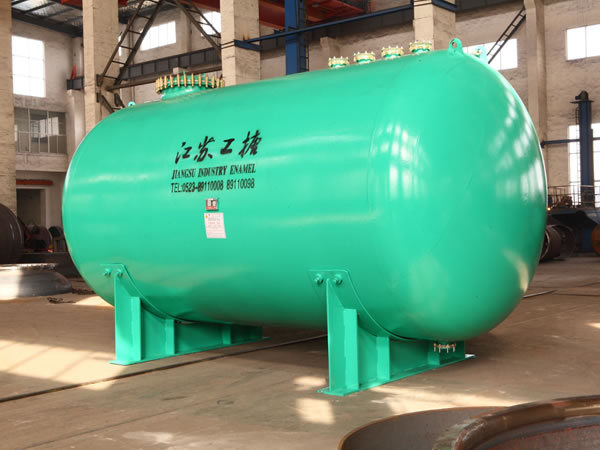

グラスライニング製貯槽（横型、クローズタイプ）

お問合せ

腐食材質に関わる化学分野で貯槽や反応機の耐食性は注目された鍵です。材質の耐食性は最終製品のデザイン寿命や品質を影響します。化学反応に悪い影響を及ぼします。

スーパースティールや優れたエナメルによって作成された貯槽はつよい丈夫さや化学安定性を持っています。

体積が3,000~80,000 Lで、最大公称圧力が0.6MPaです。0～150 ℃温度で貯槽メーディアとして保管されます。

アクセサリー

• 减速器
• 搪玻璃放料阀排出弁
• 机械密封メカシール

• 搪玻璃搅拌器
• 人孔マンホール
• 搪玻璃包边管口

•
•

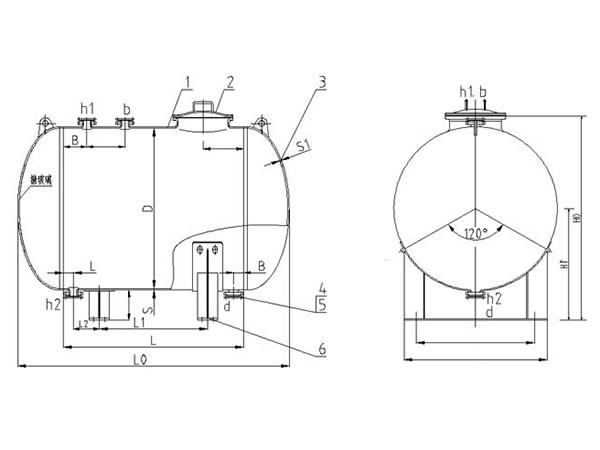

備考: 1 - タンク主体、2 – グラスライニングマンホール、3 - 楕円形のヘッド、 4 – A形グラスライニングノズル、 5 -ラップジョイントフランジ、6 – サドル

3000L-12500Lのグラスライニング貯槽の寸法

寸法 (mm)
公称体積 (L)	項目
	L0	L1	L2	L3	L4	H1	H	A1	K1	A2	B	E	F	A3
3000	2710	900	310	403	250	1760	1000	1350	1120	200	100	490	100	570
4000	3310	1500	310	403	250	1760	1000	1350	1120	200	100	490	120	550
5000	3265	1240	480	440	250	2080	1200	1430	1180	350	150	300	150	300
6300	4060	1740	580	440	250	1980	1200	1430	1180	350	150	600	150	600
10000	4080	1820	415	550	160	2340	1300	1780	1490	250	150	950	150	950
12500	4800	2740	470	649	260	2340	1300	1780	1490	250	150	950	150	950

ノズル規格 (mm)
公称容積 L	真実容積 L	直径	タンク		ヘッドの厚さ S1	ノズルの直径(DN)								液面計 長さ ×品質
			タンクの肉厚 S	長さ L		予備の穴 a	予備の穴 b	予備の穴 c	出口穴 d	液面計 e1, e2	インレットホール f	出口穴 h	プロセスの穴 g
3000	3490	1450	14	1550	14	65	125	65	65	65	65	65	600	1000×1
4000	4500	1450	14	2150	14	65	125	65	65	65	65	65	600	1000×1
5000	5680	1600	16	2200	16	100	80	80	65	65	80	80	600	1200×1
6300	7100	1600	16	2900	16	100	65	65	65	65	80	80	600	1200×1
10000	10860	2000	20	2700	20	100	100	150	100	65	100	100	800	1300×1
12500	13921	2000	20	3680	20	100	100	150	100	65	100	100	800	1300×1

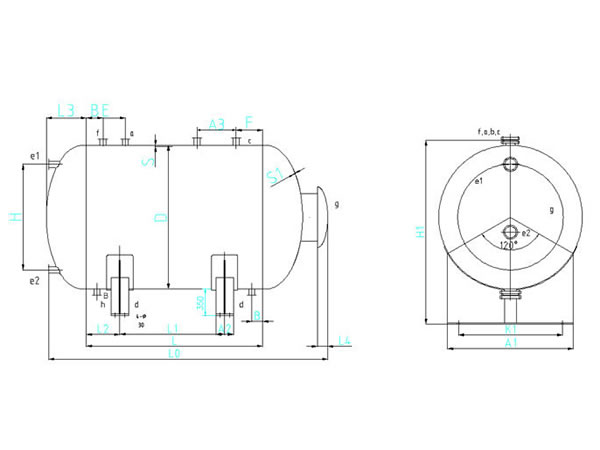

グラスライニング製貯槽クローズ型横型16000L-80000Lの寸法

公称容積 VN/L	真実容積 V/L	直径 D	タンク		ヘッドの厚さ S1	ノズルDNの公称直径		L0	L	L1	L2	H0	H1
			肉厚 S	厚さ Ｌ		インレット b	スペアノズル d
16000	17756	2200	20	3840	20	150	150	5080	2840	450	142	2900	1470
20000	22330	2400	22	4030	22	150	150	5374	2930	500	140	3110	1572
25000	27790	2800	24	3480	24	150	150	5028	2280	600	238	3510	1774
30000	33300	3000	26	3630	26	150	150	5282	2370	630	236	3720	1876
40000	44000	3200	28	4300	28	200	200	6060	2800	650	234	3900	1978
50000	55000	3400	30	4830	30	200	200	6690	3230	700	232	4100	2080
63000	69000	3600	32	5480	32	200	200	7440	3780	750	230	4300	2182
80000	88000	3800	34	6390	34	200	200	8460	4590	800	228	4500	2284
